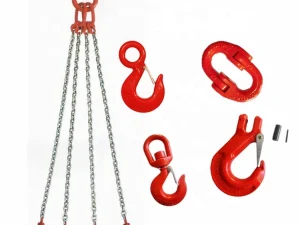

Xích cẩu hàng 4 chân 20 tấn dài 1 mét

“Xích cẩu hàng 4 chân,” hay còn gọi là dây xích cẩu 4 nhánh, là một loại thiết bị nâng hạ chuyên dụng được sử dụng rộng rãi trong nhiều ngành công nghiệp để nâng và di chuyển các vật nặng một cách an toàn và hiệu quả. Đây là một công cụ quan trọng trong các hoạt động cẩu hàng, đảm bảo sự ổn định và phân bổ tải trọng đều lên bốn điểm móc, giúp nâng hạ các vật thể có hình dạng phức tạp hoặc kích thước lớn một cách chắc chắn.

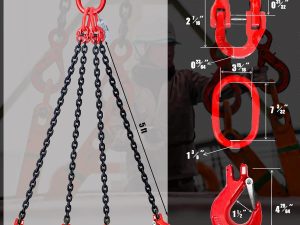

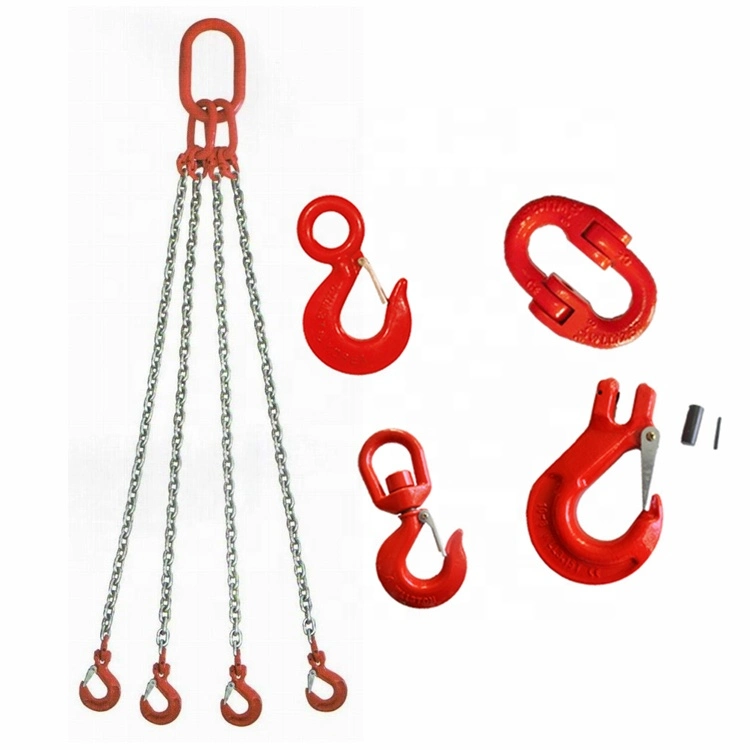

Cấu tạo của Xích Cẩu Hàng 4 Chân

Một bộ xích cẩu hàng 4 chân hoàn chỉnh thường bao gồm các thành phần chính sau:

1. Vòng khuyên (Master Link hoặc Coupling Link):

• Đây là thành phần kết nối trung tâm của bộ xích cẩu. Vòng khuyên thường có hình dạng oval hoặc tam giác, được làm từ thép hợp kim cường độ cao.
• Công dụng chính của vòng khuyên là tập hợp bốn nhánh xích lại và kết nối chúng với móc cẩu của thiết bị nâng (ví dụ: cần cẩu, pa lăng).
• Vòng khuyên phải có khả năng chịu lực kéo lớn hơn tổng tải trọng của bốn nhánh xích cộng lại.

Các nhánh xích (Chain Legs):

• Bộ xích cẩu 4 chân có bốn nhánh xích giống hệt nhau về chiều dài, kích thước và tải trọng làm việc an toàn (SWL – Safe Working Load).
• Xích thường được làm từ thép hợp kim đặc biệt, trải qua quá trình nhiệt luyện để tăng cường độ bền và khả năng chịu lực. Các loại xích phổ biến cho cẩu hàng thường đạt tiêu chuẩn như G80, G100.
• Mỗi nhánh xích có một đầu được kết nối với vòng khuyên và đầu còn lại được gắn móc cẩu hoặc phụ kiện khác tùy thuộc vào ứng dụng.

Móc cẩu (Hooks):

• Móc cẩu được gắn ở đầu cuối của mỗi nhánh xích, dùng để móc trực tiếp vào vật cần cẩu.
• Có nhiều loại móc cẩu khác nhau được sử dụng cho xích cẩu hàng 4 chân, bao gồm:
• Móc cẩu chữ C (C Hook): Phổ biến cho việc cẩu các ống, cuộn thép.
• Móc cẩu có khóa an toàn (Safety Hook): Đảm bảo vật cẩu không bị tuột ra khỏi móc trong quá trình nâng hạ.
• Móc cẩu rút ngắn xích (Grab Hook hoặc Shortening Clutch): Cho phép điều chỉnh độ dài của nhánh xích, linh hoạt hơn trong nhiều tình huống cẩu.
• Móc cẩu tự khóa (Self-locking Hook): Tự động khóa khi có tải trọng và chỉ mở khóa khi được tác động, tăng cường an toàn.
• Móc cẩu cũng phải được chế tạo từ thép hợp kim và có tải trọng làm việc an toàn tương đương hoặc lớn hơn nhánh xích.

Các phụ kiện kết nối (Connecting Fittings – tùy chọn):

• Ngoài các thành phần chính, xích cẩu hàng 4 chân có thể đi kèm với các phụ kiện kết nối khác như:
• Ma ní (Shackle): Dùng để kết nối giữa móc cẩu và vật cần cẩu nếu cần thiết, hoặc để tạo điểm neo trung gian.
• Khóa xích (Chain Connector): Để nối dài hoặc sửa chữa nhánh xích (phải đảm bảo đúng tiêu chuẩn và tải trọng).

Ưu điểm của xích cẩu hàng 4 chân:

• Tính ổn định cao: Với 4 điểm móc, xích cẩu 4 chân phân bổ tải trọng đều, giúp vật cẩu cân bằng và ổn định hơn trong quá trình nâng hạ, đặc biệt là các vật có hình dạng không đối xứng hoặc dễ bị lật.
• Khả năng chịu tải tốt: Do có nhiều nhánh xích cùng chịu lực, xích cẩu 4 chân có thể nâng được các vật nặng có tải trọng lớn hơn so với các loại dây cáp hoặc xích cẩu ít nhánh hơn.
• Độ bền và tuổi thọ cao: Xích thép hợp kim có độ bền cơ học cao, chịu được môi trường làm việc khắc nghiệt, ít bị mài mòn và có tuổi thọ sử dụng lâu dài nếu được bảo dưỡng đúng cách.
• Linh hoạt và dễ điều chỉnh: Có thể sử dụng móc rút ngắn xích để điều chỉnh độ dài nhánh xích, phù hợp với nhiều kích thước và hình dạng vật cẩu khác nhau.
• An toàn: Khi sử dụng đúng cách và kiểm tra thường xuyên, xích cẩu hàng 4 chân là một phương pháp cẩu hàng an toàn, giảm thiểu nguy cơ rơi rớt vật cẩu.

Ứng dụng phổ biến của xích cẩu hàng 4 chân:

Xích cẩu hàng 4 chân được ứng dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:

Xây dựng:

• Nâng hạ và di chuyển các cấu kiện bê tông đúc sẵn, dầm thép, cột thép, tấm panel, ván khuôn, và các vật liệu xây dựng khác.
• Cẩu lắp các thiết bị, máy móc xây dựng lên cao hoặc vào vị trí thi công.

Công nghiệp chế tạo và cơ khí:

• Nâng hạ và di chuyển các bộ phận máy móc, khuôn mẫu, sản phẩm dở dang hoặc thành phẩm trong quá trình sản xuất.
• Cẩu lắp ráp các cấu kiện máy móc, thiết bị công nghiệp nặng.

Nhà máy, kho bãi:

• Nâng hạ và sắp xếp hàng hóa, nguyên vật liệu trong kho.
• Bốc xếp hàng hóa lên xuống xe tải, container, tàu thuyền.

Giao thông vận tải:

• Cẩu các phương tiện, máy móc bị sự cố lên xe cứu hộ.
• Nâng hạ container, hàng hóa tại các bến cảng, ga tàu.

Năng lượng:

• Lắp đặt và bảo trì các thiết bị, cấu kiện trong nhà máy điện, trạm biến áp, công trình điện gió, điện mặt trời.
• Cẩu lắp các bộ phận của tuabin gió, tấm pin mặt trời.

Khai thác mỏ:

• Nâng hạ và di chuyển các thiết bị, máy móc khai thác mỏ.
• Cẩu các vật liệu, khoáng sản.

Lựa chọn và sử dụng xích cẩu hàng 4 chân an toàn:

Để đảm bảo an toàn và hiệu quả khi sử dụng xích cẩu hàng 4 chân, cần lưu ý các điểm sau:

1. Xác định tải trọng làm việc an toàn (SWL):

   • Luôn chọn xích cẩu có tải trọng làm việc an toàn (SWL) phù hợp hoặc lớn hơn tải trọng của vật cần cẩu.
   • Không bao giờ vượt quá tải trọng làm việc an toàn được ghi trên nhãn mác của xích và các phụ kiện.
   • Cần tính đến góc cẩu khi xác định tải trọng, vì góc cẩu càng lớn thì tải trọng thực tế lên xích càng tăng.

2. Kiểm tra xích và phụ kiện trước khi sử dụng:

   • Trước mỗi lần sử dụng, cần kiểm tra kỹ lưỡng tình trạng của xích, vòng khuyên, móc cẩu và các phụ kiện khác.
   • Loại bỏ ngay các bộ phận bị hư hỏng, mòn, gỉ sét, nứt, biến dạng, hoặc có dấu hiệu không an toàn.
   • Đảm bảo rằng móc cẩu hoạt động trơn tru và khóa an toàn (nếu có) hoạt động hiệu quả.

3. Sử dụng đúng kỹ thuật cẩu:

   • Đảm bảo rằng vật cẩu được móc chắc chắn và cân bằng vào cả bốn nhánh xích.
   • Tránh cẩu kéo lê vật trên mặt đất hoặc cẩu giật cục.
   • Di chuyển vật cẩu từ từ và ổn định, tránh rung lắc, va đập.
   • Không đứng hoặc đi lại bên dưới vật cẩu khi đang nâng hạ.
